Neusradius met wissselplaten
Neusradius voor selectie van voedingssnelheid bij het draaien
Neusradius, voedingssnelheid en oppervlakteafwerking; een neusradiusdiagram voor wisselplaten.
![](https://www.freesjes.nl/data/mediablocks/1__53__ms1.rvf_1.jpg?h=5053ccf4)

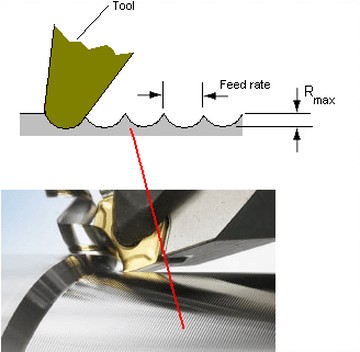

De neusradius van de wisselplaat heeft een direct effect op de oppervlakteafwerking van het onderdeel bij het draaien. Draaien vormt eigenlijk een spiraalvormige groef op het onderdeel - een draad. De diepte van de groef is de ruwheidshoogte. De ruwheidshoogte (Rmax) is rechtevenredig met het kwadraat van de voedingssnelheid en omgekeerd evenredig met de neusradius van het gereedschap. U kunt een snelle referentietabel voor neusradius gebruiken om de voedingssnelheid te bepalen die u moet gebruiken om een gespecificeerde oppervlakteafwerking voor elke neusradius te krijgen.
Deze vergelijking geeft je een ruwe Ra-waarde (de exacte waarde wordt natuurlijk alleen verkregen door daadwerkelijke meting van het oppervlak).
![](https://www.freesjes.nl/data/mediablocks/1__53__ms1.rvf_2.jpg?h=be39cb4e)
Deze neusradiusdiagram toont de Rmax in micron voor verschillende combinaties van neusradius en voedingssnelheid. Dit zijn theoretische waarden, en de daadwerkelijke afwerking die u krijgt, is afhankelijk van de gereedschapsslijtage, de kwaliteit van de machine, trillingen, etc. Deze waarden zijn echter een goed uitgangspunt.
![](https://www.freesjes.nl/data/mediablocks/1__53__ms1.rvf_3.jpg?h=a7b17c44)
Om de oppervlakteafwerking te verbeteren, kunt u de voedingssnelheid verlagen of de neusradius vergroten. Door de voedingssnelheid te halveren, wordt de oppervlakteafwerking vier keer verbeterd (verlaagt de Rmax-waarde met 75%). Een verdubbeling van de neusradius verbetert de oppervlakteafwerking tweemaal (verlaagt de Rmax-waarde met 50%). U kunt de bovenstaande tabel met de neusradius van de wisselplaat gebruiken om snel de te bereiken voedingssnelheid te bepalen.
