Boorstiften met uitdrijflip

Maten van de conus die in de boorkophouder zit
(maten in mm)
conus
D1
D2
maten volgens DIN 238
B10
10,09
9,37
B12
12,06
11,14
B16
15,73
14,53
B18
17,78
16,18
B22
21,79
19,76
B24
23,82
21,29


MK maat
A
B
C
D
Hoek
MK 0
9.045
49
46,0
3,0
0.05205
MK 1
12.065
52
48,5
3,5
0.049882
MK 2
17,780
64
59,0
5,0
0.049951
MK 3
23,825
79
74,0
5,0
0.050196
MK 4
31,267
100
93,7
6,5
0.051938
MK 5
44.399
127
120,5
6,5
0.052626

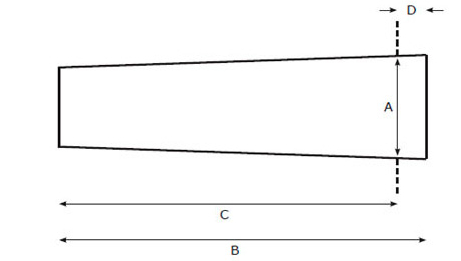

A, B, C, D afmetingen in millimeters. D is de hoeveelheid van de conus die blijft uitsteekt uit de schacht of as. Conus waarden op de rechterkolom zijn voor zowel mm en inches. Bijvoorbeeld voor MK 2, conus is 0,049951 mm per elke lengte mm of 0,04995 inch per elke lengte inch.
Steilheid is zonder tangens.
