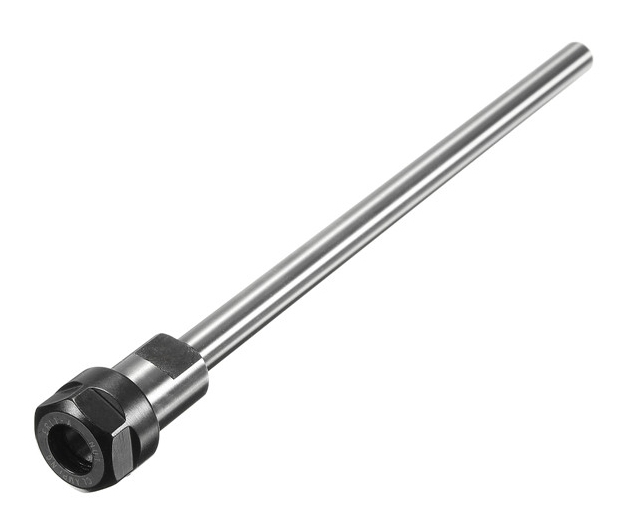

ER spantanghouders

Spantanghouders zijn van industrie kwaliteit en gehard staal en ook nog eens precisie geslepen.
De rondloop nauwkeurigheid (run-out telerance) is dan ook kleiner als 0,015 mm.
Alle spantanghouders zijn conform DIN228A.

ER spantangen

De ER-systeem is het populaire toolholding systeem waarin alle onderdelen (spantanghouder, spantangen en spanmoer) zijn gestandaardiseerd.
ER onderdelen zijn onderling uitwisselbaar. Fabrikanten van dit systeem moet voldoen aan de DIN 6499 norm.
Dit is belangrijk omdat zo de gebruikers op deze manier de onderdelen van verschillende fabrikanten door elkaar kunnen gebruiken.

Voor alle onze ER spantangen gelden de volgende kwaliteits gegevens;

Industrie kwaliteit volgens DIN6499B Klasse II
Rondloopnauwkeurigheid van 0,003 - 0,015mm

Door het goed gebruiken en het op de juiste manier opslaan van de onderdelen (het gereedschap licht olieén) bereikt u
een dat lang plezier kunt hebben van dit systeem en dit zou moeten resulteren in een langere standtijd,
hogere snelheden, een betere nauwkeurigheid om een mooi werkstuk te maken.

De spantanghouder, spantang en spanmoer moet grondig gereinigd worden voordat de montage plaats vindt om zo de nauwkeurigheid te behouden.
Het aanbrengen van de spantang in de spanmoer gebeurt onder een hoek van 30 graden  (zie de afbeeldingen)
De spantang wordt als het ware in de spanmoer geklickt.  Schroef de spanmoer met de spanmoer op de spantanghouder.
Plaats nu de frees, boor of een ander rond materiaal in de spantang en draai de moer vast.




                  plaatsen van de spantang                                              verwijderen van de spantang


ER Spantangen moeten correct worden aangedraait. Velen denken dat de spanmoer vaster dan vast moet worden aangedraaid niets is minder waar.
Het onbenullig vast draaien van de spanmoer zal inwerkelijkheid de spankracht verminderen en nauwkeurigheid verminderen.
Tevens zal de spantang vervormd worden en de levensduur (spantangen gaan niet voor altijd mee)  behoorlijk verkorten worden.

Draai de spanmoer NOOIT op de spantanghouder als de spantang niet goed in de spanmoer zit gemonteerd.
