Boorstiften met uitdrijflip
Maten van de conus die in de boorkophouder zit
(maten in mm)
|
|||
conus
|
D1
|
D2
|
maten volgens DIN 238
|
B10
|
10,09
|
9,37
|
 |
B12
|
12,06
|
11,14
|
|
B16
|
15,73
|
14,53
|
|
B18
|
17,78
|
16,18
|
|
B22
|
21,79
|
19,76
|
|
B24
|
23,82
|
21,29
|
|
MK maat
|
A
|
B
|
C
|
D
|
Hoek
|
MK 0
|
9.045
|
49
|
46,0
|
3,0
|
0.05205
|
MK 1
|
12.065
|
52
|
48,5
|
3,5
|
0.049882
|
MK 2
|
17,780
|
64
|
59,0
|
5,0
|
0.049951
|
MK 3
|
23,825
|
79
|
74,0
|
5,0
|
0.050196
|
MK 4
|
31,267
|
100
|
93,7
|
6,5
|
0.051938
|
MK 5
|
44.399
|
127
|
120,5
|
6,5
|
0.052626
|
 |
|||||

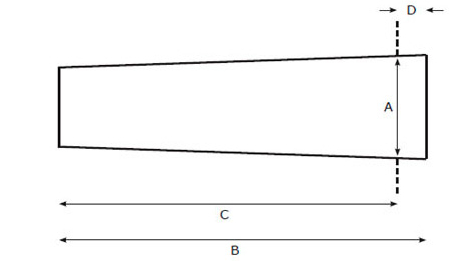

A, B, C, D afmetingen in millimeters. D is de hoeveelheid van de conus die blijft uitsteekt uit de schacht of as. Conus waarden op de rechterkolom zijn voor zowel mm en inches. Bijvoorbeeld voor MK 2, conus is 0,049951 mm per elke lengte mm of 0,04995 inch per elke lengte inch.
Steilheid is zonder tangens.
|
|||||
